F14893-k DIY Радиоуправляемый Дрон Квадрокоптер x4m380l Рамки комплект APM 2.8 полет Управление GPS

60 % of buyers enjoyed this product!
Availability: in stock
Price:  US $98.99 / piece
from AliExpress
45 days Money back 45 days Money back Returns accepted if product not as described, buyer pays return shipping; or keep the product & agree refund with seller.
On-time Delivery On-time Delivery
Guarantees: On-time Delivery 60 days

Share:

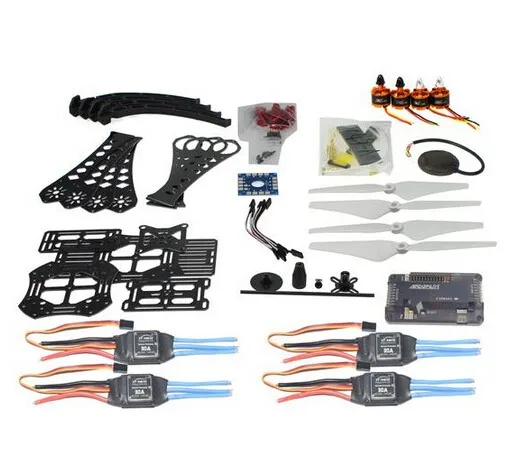

Вышивка Крестом Пакет включают:

X4m380l стекловолокна Рамки * 1Бесщеточный мотор по часовой стрелке * 2Бесщеточный мотор против часовой стрелки * 230A бесщеточный ESC Регулятор скорости * 49443 Пропеллеры * 2Kk Соединительная доска * 1Apm2.8 управление полетом * 16 м GPS с компасом * 13.5 мм разъем bullet * 1220 см крюк и петля крепления ленты * 1Штекер разъем силиконовый провод * 15 шт. 10 см сервопривод приемник Удлинитель свинцовый провод кабель * 1GPS складной держатель антенны * 1

Прежде чем вы сможете настроить ваш APM, необходимо сначала подключить все вместе. Этот гид покажет вам все кабели и детали, которые нужно будет подключить к вашему APM.

Типичные Quadcopter макет
Обратите внимание, что на рисунке ниже подчеркивается (типичная) установка. В нем содержится дополнительное оборудование, включая камеру Gimbal и монитор батареи, и он использует проводный ESC “Y “силовая связь, а не распределительная плата, распространенная на многих мультикоптеров.
1. Подключение ваших моторов и радиоуправляемых передач

Обзор соединений на модуле ArduPilot Mega V2
Примечание: инструкции ниже предназначены для регулярных ресиверов RC с функцией pwm (один кабель на канал). Если вы используете приемник “ppm” (один кабель несет все каналы), следуйте инструкциям.

Прежде чем вы сможете настроить свой arducopter, необходимо сначала подключить все вместе. Это довольно легко. Необходимо подключить ваш радиоприемник к входной стороне платы. Вы можете использовать кабели, Входящие в комплект arducopter, или, если вы используете другой кадр, можно использовать перемычки, или женские, для женских сервокабелей

Соединения между радиоуправляющим приемником и ArduPilot Mega V2 Board

Если вы используете женские и женские сервошлейфы, то Земля (черная) сторона каждого разъема должна быть снаружи для доски, сигнал (белый/orange) должен быть внутри, как показано ниже.

Подключение с прямыми разъемами

Подключение с прямым углом разъемов
Если вы используете Многоконтактный разъем, который был включен с вашим набором для arducopter, подключите их как показано ниже

Входная сторона для RC Reciever

Выход стороны в PDB

Обратите внимание, что ваш ESC, разъемы должны быть подключены в выходную сторону, предлагается использовать только мощность от одной из ваших ЭКУ. Это может быть Дюна, разделяя красный провод на всех, кроме одного из ЭКУ, или с помощью специального переходника. 2. Подключение моторчиков arducopter

Еще раз, если вы используете комплект arducopter, с pdb, тогда вам не нужно беспокоиться об этом, если вы расплатите все правильно, так как двигатели назначены на исправьте контакты с кабелями, которые вы подключили в предыдущем шаге. Однако вы не сможете убедиться, что ваши моторы вращаются в правильном направлении. Изображения ниже показывают возможные конфигурации arducopter с корректной ориентацией двигателя

Быстрый Совет: если ваш мотор не вращается в правильном направлении, просто переключай положение любых двух ЭКУ-моторных проводов.

Arducopter Quad

Arducopter Tri

Arducopter Hexa, Octa и y6

Arducopter Octa Quad (х8)

Соединение рулона-Наклон камеры крепление

3. Подключение дополнительных датчиков

Сонар-Ультразвуковой дальномер

Ac2 поддерживает линейную линию sonars для низкого уровня высоты и в будущем избежании столкновения. Ниже 10 м гидролокатор используется в основном для высоты. Выше 10 м, используется Барометрический датчик. GPS не требуется для высоты.

Подключите ультразвуковой датчик к порту A0 вашей платы ArduPilot Mega V2
Датчики гидролокатора достаточно чувствительны к шуму, добавление чего-то вроде ферритового дросселя к вашему кабелю может помочь. Наиболее важным является крепление вашего гидролокатора от другой электроники, например ЭКУ, или беспроводных телеметрических модулей.

Возможные причины эхолокатора интерферанса

Электрический шум, вызванный escs, servos или коммутацией BEC на том же канале, что и Sonar

ЭФ излучение от моторов, моторных проводов, ЭКУ или КБИ.
Акустического шума от винтов
Вибрация от моторов, реквизит и т. д.
Оптического потока Сенсор

Оптический датчик потока используется для улучшения положения с точностью до точности вашего arducopter. Этот датчик поддерживается от arducopter 2.6 и выше.

Подключение оптического датчика потока к apmv2
Power, GND, NCS контакты должны быть присоединены к A3
Булавки miso, mosi и sclk должны быть непосредственно привязаны к булавкам, показанным выше
Установка по умолчанию-это объектив, указывающий вниз, булавки вперед

Хорошая идея, чтобы закрепить провода с кабельными стяжками, так что они не ломаются со временем

Как подключить оптический датчик потока к ArduPilot Mega board. Удостоверьтесь, что булавки стоят вперед
Теперь, когда все было подключено ко всему следующему, что делать, это настроить микропрограммное обеспечение arducopter для вашего кадра.
